LVDTFS回彈式防水型位移傳感器概述：

防水型差動變壓器式位移傳感器（LVDT）可廣泛應用于航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。

直流LVDT具有優良的性能，采用方便的單電源+12～24V DC供電， 電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0-5V、0-10V或4-20mA輸出。

LVDTFS回彈式防水型位移傳感器特點：

★內置精密直線軸承，重復性好★探頭為氮化硅陶瓷球，耐磨性好

★無滑動觸點，使用壽命長★直流單電源供電，內置高性能信號解調器

★二線制4-20mA電流輸出，三線制0-5V或0-10V電壓輸出，四線制RS485數字信號

★外徑Φ20mm,不銹鋼304外殼,回彈式（可定制拉桿式）

LVDTFS回彈式防水型位移傳感器應用領域：

●軸徑跳動檢測 ●紡織機械檢測

●閥門位置檢測與控制 ●輥縫間隙測量

●車輛制動裝置磨損測量 ●機器人、精密位移測量

●汽車零件在線檢測 ●機床及工具定位、液壓缸定位

●橋面移位檢測 ●地鐵地道工程防護

選型指導：

接線方式：

直流穩壓電源輸出電壓值必須在規定的使用范圍內

1.電流信號輸出 電纜線顏色定義：

 棕色----供電電源（+） 電流輸入（+）

 藍色----供電電源（-） 電流輸出（-）

2. 電壓信號輸出 電纜線顏色定義：

 棕色---- 供電電源（+）

 藍色---- 電壓輸出（+）

 黑色---- 供電電源（-）信號輸出（-）

3.數字RS-485信號輸出 電纜線顏色定義：

 棕色---供電電源（+）

 黑色---供電電源（-）

 藍色---信號A

 白色---信號B

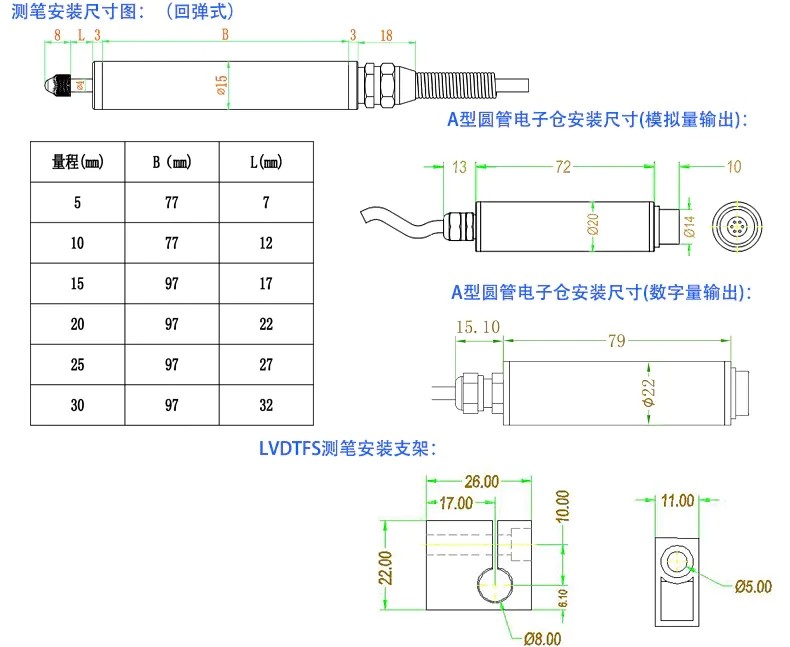

機械安裝尺寸：
