一、MLWXRS無線數傳電臺/無線傳輸模塊概述：

MLWXRS無線數傳電臺是一款高性能、低功耗、遠距離的微功率射頻無線數據收發電臺，內部自動擴頻計算和前導CRC糾錯處理，不改變用戶的任何數據和協議，采用半雙工透明傳輸機制，實現無線代替的功能。

無線數傳電臺的射頻芯片基于擴頻跳頻技術，在穩定性、抗干擾能力以及接收靈敏度上都超越現有的GFSK電臺。配置低功耗高速處理器，數據處理能力、運算速度均有所提高。用戶可以通過我司配置的上位機軟件根據實際需求靈活配置電臺的工作頻率、串口速率、擴頻因子、有效數據比和擴頻帶寬等參數，操作簡單，使用方便。

    無線數傳電臺的軟件硬件都是工業級設計標準，有強有力的保護措施。保證在特殊環境下可以穩定可靠工作。電臺設計有多種接口，有工業級485，工業級TTL和標準DB9串口232，并且DC6~35V寬電壓輸入，是一款完全適合工業應用的數傳電臺。

二、MLWXRS無線數傳電臺/無線傳輸模塊特點：

1、基于Sub-G無線TM擴頻調制技術。

2、半雙工通訊，串口數據透明傳輸。

3、420~450MHz 免申請頻段，其他頻段可定制。

4、微功率發射，標準2W，7級可調。

5、接收靈敏度高達-138dBm，zui大發射功率+33dBm。

6、采用高效前向糾錯編碼技術和跳頻機制，抗干擾能力強，低誤碼率。

7、支持串口喚醒，隨時收發數據，無周期喚醒時間。

8、可以通過軟件或者單片機命令靈活設置電臺參數。

9、內置看門狗，保證長期可靠穩定運行。

10、開闊地有效通訊距離可達10~12公里。

11、接口硬件切換，方便現場安裝。

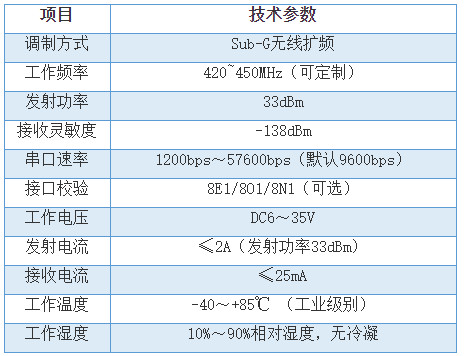

三、MLWXRS無線數傳電臺/無線傳輸模塊技術參數：

四、MLWXRS無線數傳電臺/無線傳輸模塊應用范圍：

●智能家居、智能交通、傳感網絡 ●工業自動化、農業現代化、建筑智能化

●水、電、氣、暖自動集抄系統 ●水利、油田、礦井、氣象等設備信息采集

●路燈控制、電網監測、風光互補系統 ●工業設備數據無線傳輸以及工業環境監測

●其他一切需要無線代替TTL/RS232/RS485有線通訊的情況。

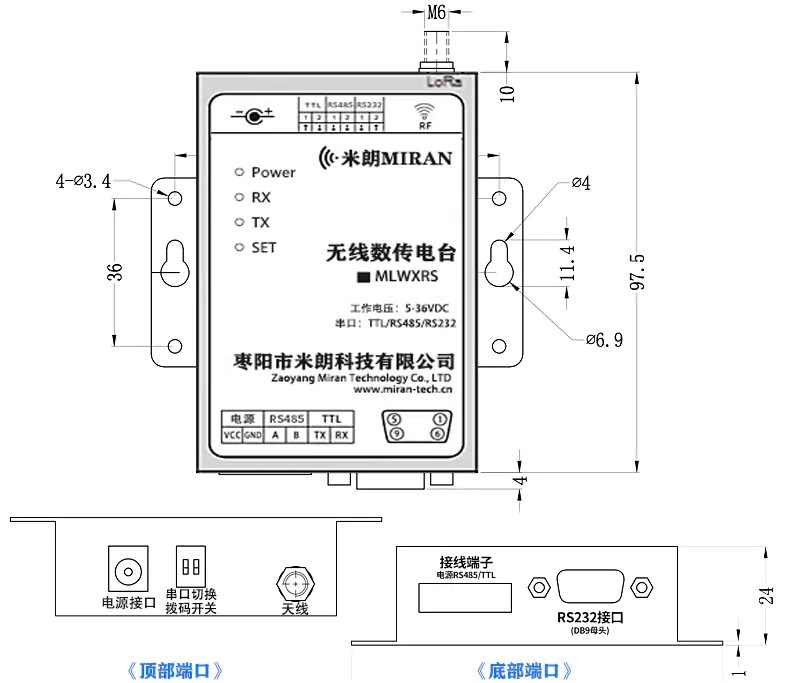

五、安裝尺寸：

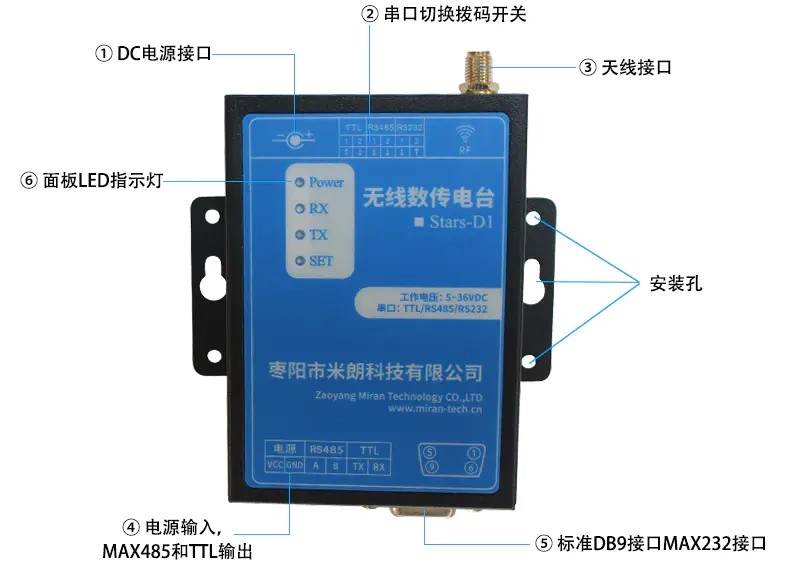

六、接口說明：

MLWXRS無線數傳電臺上面接口說明。

如圖所示：

①：DC電源座，主要是電源輸入，用于整個電臺的供電，輸入電源范圍是DC6-35V,電流不小于1.5A。

②: 串口切換撥碼開關，主要用來選擇和電臺通訊的接口方式，有MAX232,MAX485和TTL,同時SET燈也有相應的指示。詳細配置看貼膜上面的標識圖解。

③：天線接口，此接口為標準的SMA天線接口，接入的天線是50歐阻抗。

④：電源輸入，MAX485和TTL輸出，電源輸入是DC6V~35V ,1.5A 的電源。

注：如果用DC電源座供電就不可以再從這里供電。

⑤：標準DB9接口MAX232接口.(注：只有三線有用 2 3 5.)

⑥: 面板LED指示燈，POWER電源指示燈，上電就亮。數據收發RX，TX指示燈。無線收到數據RX閃爍，無線發送數據TX閃爍。SET接口設置燈紅藍都亮表示MAX485接口，紅燈亮表示TTL接口，藍燈亮表示MAX232接口。
