一、振弦式位移傳感器（裂縫計）概述

振弦式傳感器是目前國內外普遍重視和廣泛應用的一種非電量電測的傳感器。它包括經過熱處理的振弦檢測元件，一根一端與振弦連接，另一端與滑動拉桿相連的消除了應力的彈簧構成。隨著滑動拉桿的拉動，彈簧開始伸長并引起振弦張力的增加，鋼弦的振動頻率也隨之產生改變，張力與彈簧的伸長成正比。因此位移的變化可以通過測量鋼弦的張力即鋼弦的振動頻率變化來實現。

由于振弦傳感器直接輸出振弦的自振頻率信號，因此，具有抗干擾能力強、受電參數影響小、零點飄移小、受溫度影響小、性能穩定可靠、耐震動、壽命長等特點。

二、振弦式位移傳感器（裂縫計）應用領域

 振弦位移傳感器廣泛應用于大壩、橋梁、巖石、混凝土、土體、道路、廠房、隧道、地下洞室及模型試驗等工程中的結構物體的位移、沉降、變形、裂縫等，進行長期相對位移變化監測。

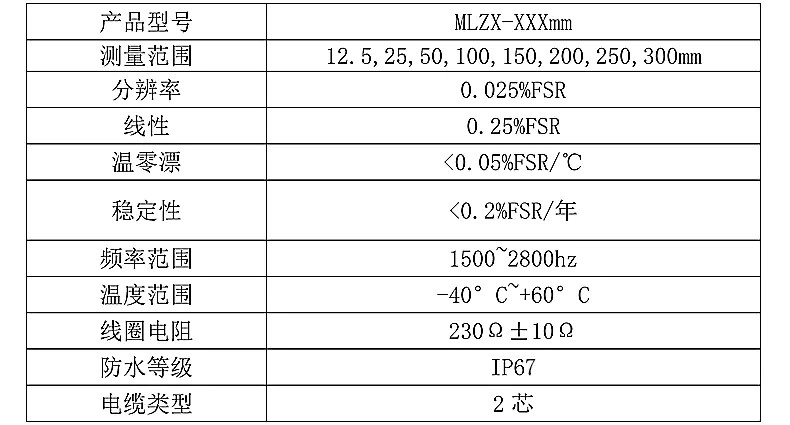

三、振弦式位移傳感器（裂縫計）技術參數

四、振弦式位移傳感器（裂縫計）產品命名規則

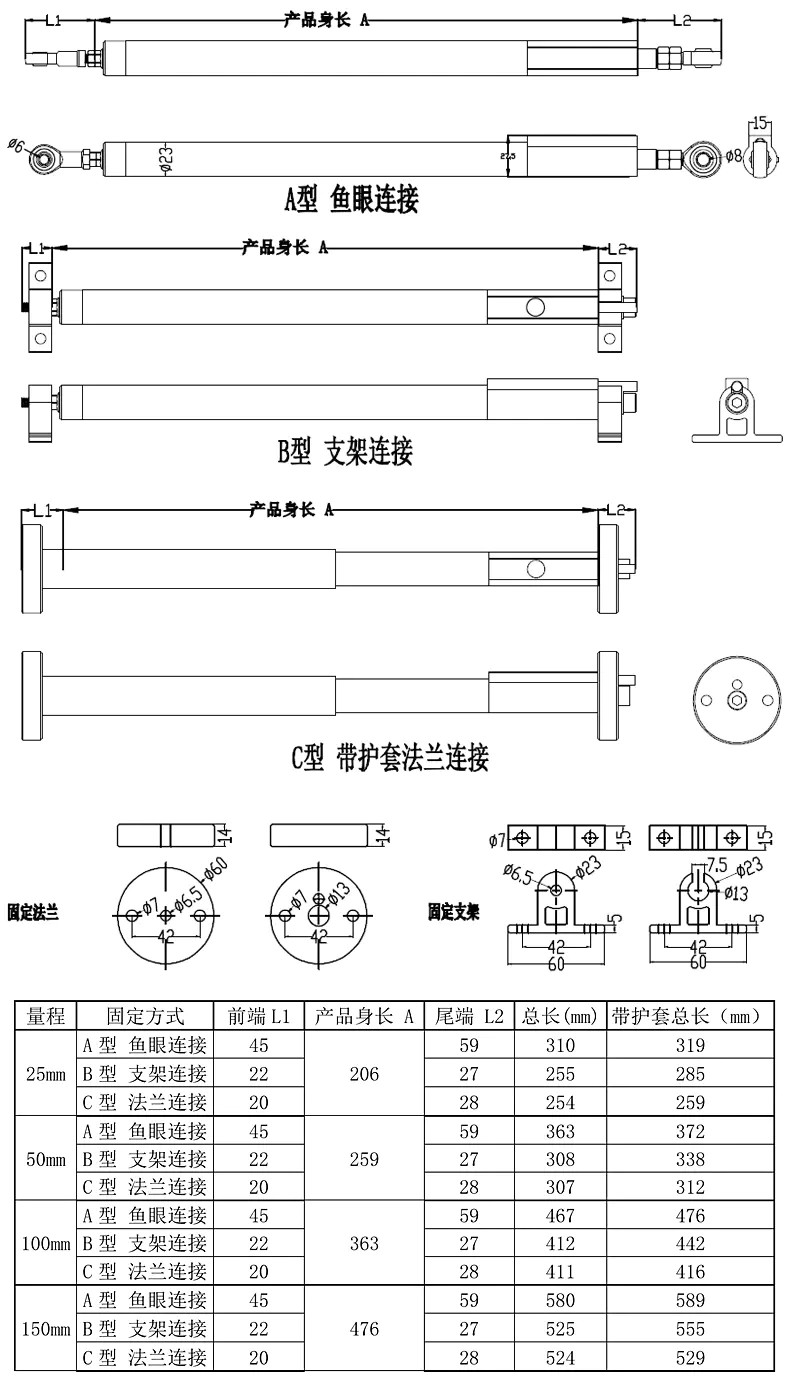

五、振弦式位移傳感器（裂縫計）安裝尺寸 (單位:mm)

六、振弦式位移傳感器（裂縫計）注意事項

●本儀器應在額定測量范圍內工作。

●安裝儀器電纜時，應盡量使電纜遠離電氣干擾如發動機，變壓器，點焊機，動力電纜，馬達發動機等等。電纜決不允許與交流電源線一同埋在地下或傳送！否則電纜會感應到其他頻率的電干擾信號，將給儀器獲得穩定的讀數帶來麻煩。

●根據現場需要接長電纜時，應注意接頭處的防水密封要可靠。

●儀器在搬運及安裝等諸環節均應小心注意，切忌劇烈振動。避免造成儀器或零部件的任何機械損傷或變形，重點保護好傳感器及測量桿及其連接口，免受損傷和變形

●儀器引出電纜可達1000米（另購）。用戶訂貨時未加以說明，均按2米長度接線出廠。

● 儀器未使用放置12個月以上時，使用前應重新進行標定。

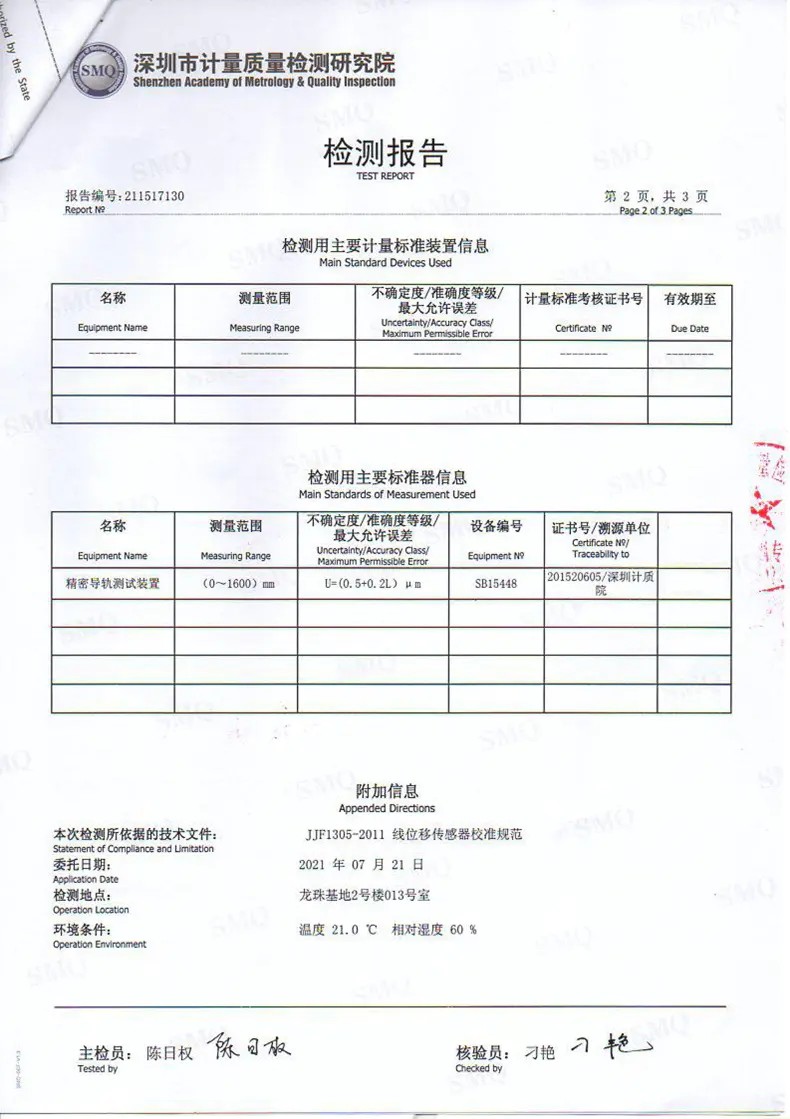

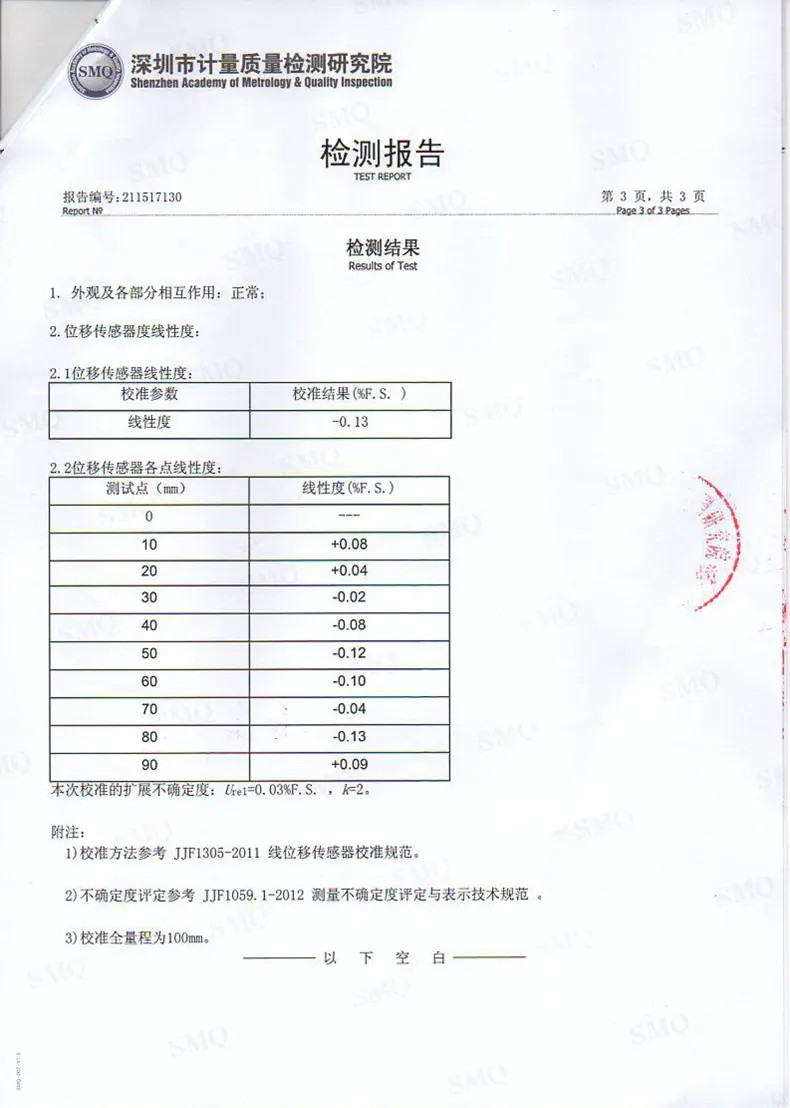

七、振弦式位移傳感器（裂縫計）檢測報告：
