位移傳感器在盾構機中的應用

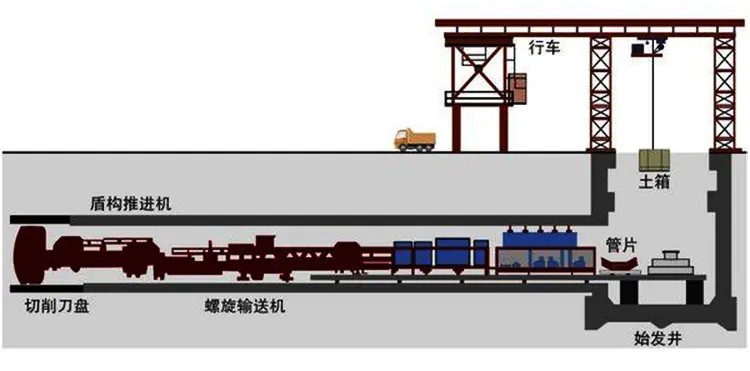

盾構隧道掘進機，簡稱盾構機。是一種隧道掘進的專用工程機械，現代盾構掘進機集光、機、電、液、傳感、信息技術于一體，具有開挖切削土體、輸送土碴、拼裝隧道襯砌、測量導向糾偏等功能，涉及地質、土木、機械、力學、液壓、電氣、控制、測量等多門學科技術，而且要按照不同的地質進行“量體裁衣”式的設計制造，可靠性要求極高。盾構掘進機已廣泛用于地鐵、鐵路、公路、市政、水電等隧道工程。不同的盾構機，其主機的結構特點和配套設施也不相同。在一些復雜的盾構機上， 盾構機的功能是系統和多樣化的。包括：機械、液壓、測量和控制等多種功能。例如，在一些復合式盾構機上，就包括有開挖系統、主驅動系統、推進系統、注漿系統、液壓系統等多種功能。位移傳感器主要用來測量線性位置上的機械位移，在盾構機推進系統的每組油缸，都配備有位移傳感器，用于測量油缸推進時的位移數據。在推進時，推進油缸為提供盾構機前進的反力，油缸壓力可以獨立調節，通過查看位移傳感器監測到的每組油缸的推進數據，施工人員在控制室內可以實時監控每組油缸的行程和壓力。 通過調整每組油缸的推進壓力和速度，可實現盾構機的糾偏和調向。

盾構機常用位移傳感器：
